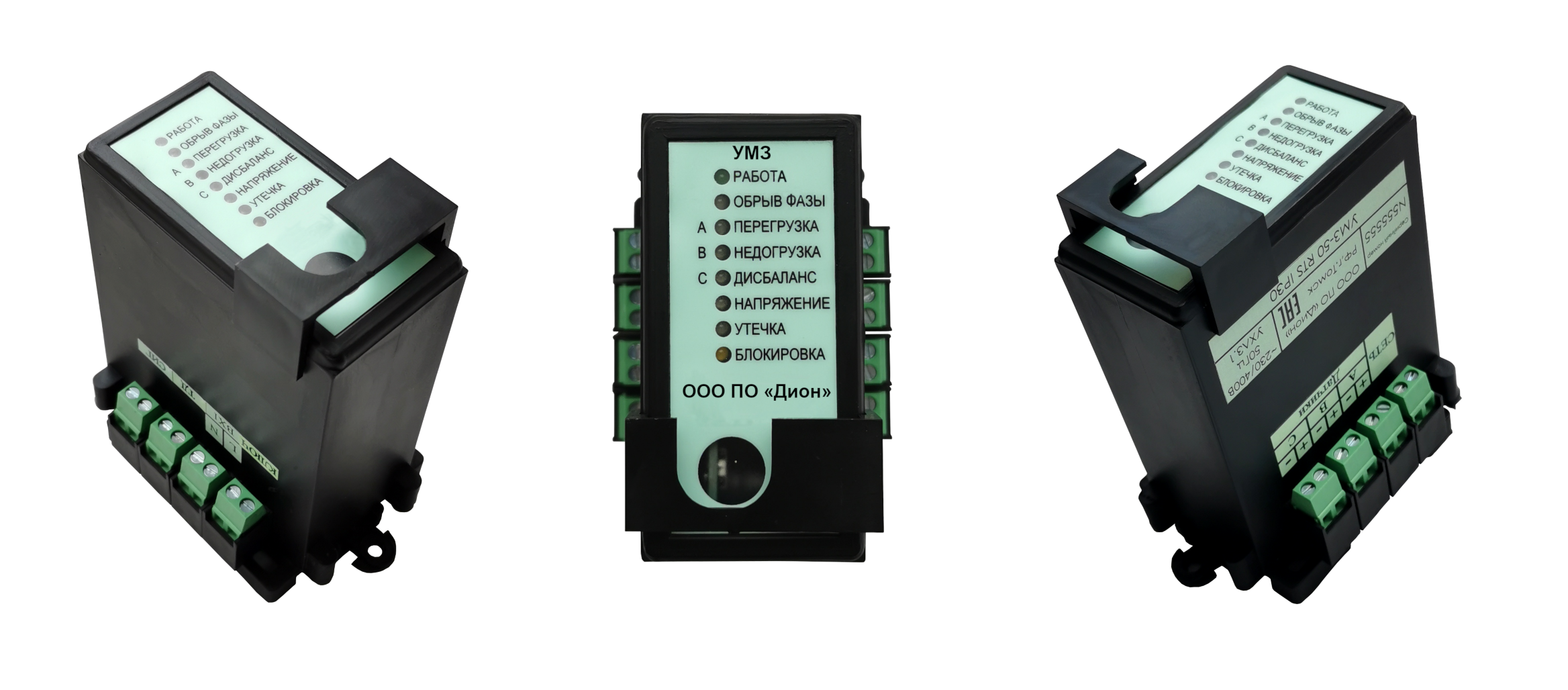

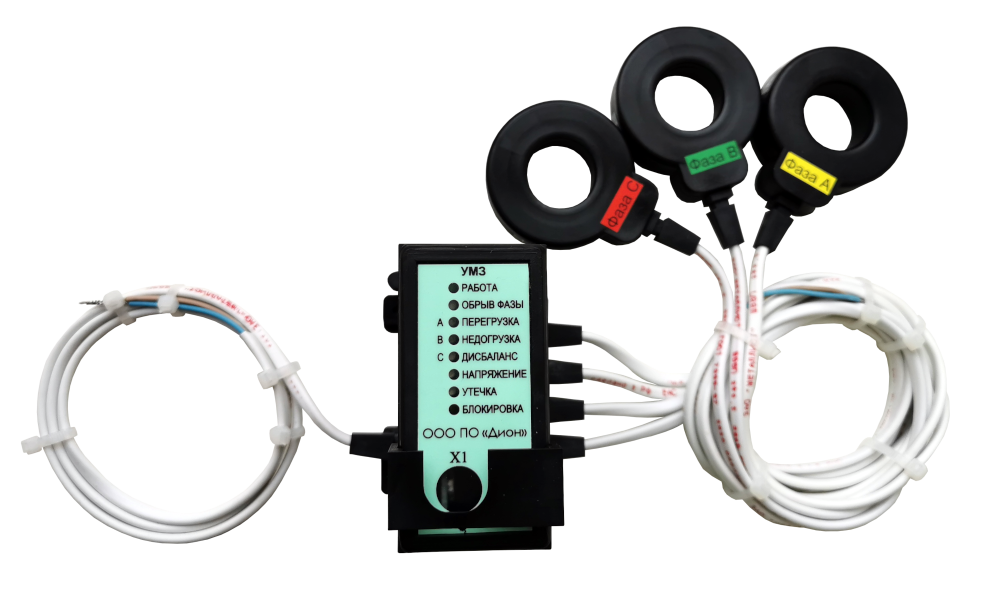

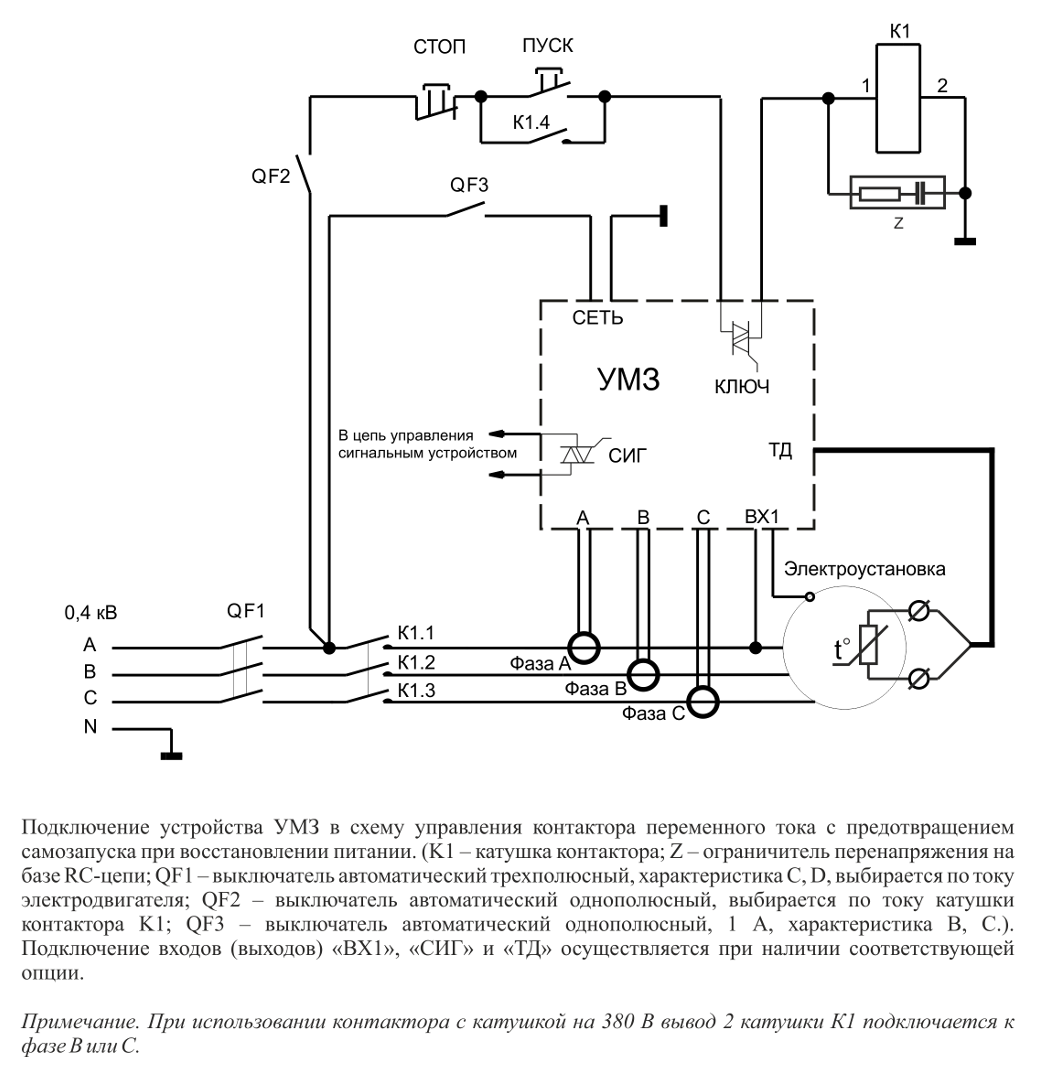

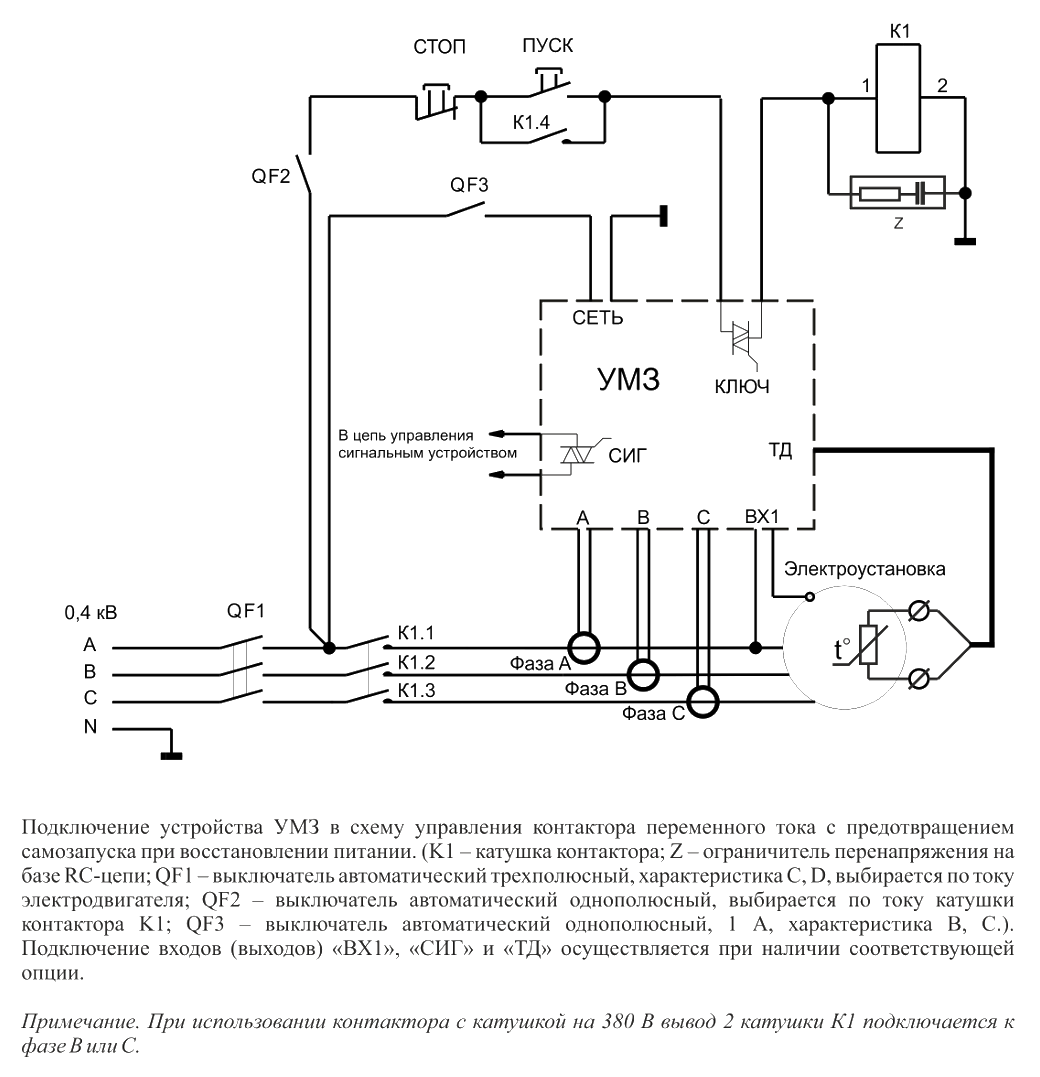

Устройство УМЗ IP64/IP30

Устройство предназначено для выполнения функций релейной защиты, автоматики, управления и мониторинга электродвигателей и других электроустановок в трехфазных цепях переменного тока промышленной частоты 50 Гц напряжением 230/400 В.

Устройство УМЗ IP64/IP30 —  это версия УМЗ с минимальным набором защит. УМЗ IP64/IP30 является альтернативой ранее выпускавшихся приборов серий РКЗМ, РТЗЭ и ЭКРМ.

Условное обозначение устройства: УМЗ-N X Z, где N – номинал устройства, X – дополнительные опции (обозначение может отсутствовать), Z - степень защиты корпуса, входов/выходов и лицевой панели устройства (IP64 либо IP30).

Входы и выходы устройств УМЗ со степенью защиты IP64 выполнены в виде отрезков кабелей выведенных через уплотняющие втулки. Входы и выходы устройств УМЗ со степенью защиты IP30 выполнены в виде винтовых клеммников.

Устройство УМЗ изготавливается нескольких номиналов, отличающихся друг от друга рабочим диапазоном фазных токов.

Номинал устройства Рабочий диапазон фазных токов, А Рекомендуемые электроустановки по мощности (номинальное напряжение 380 В), кВт Диапазон контролируемых фазных токов, А Разрешение, А
УМЗ-10 1..10 0,3..3,2 0,5..75 0,05
УМЗ-50 5..50 2,2..22 2,5..375 0,1
УМЗ-250 25..250 11..110 12..1875 1
УМЗ-1250 125..1250 64..640 60..9375 5

Устройство необходимо выбирать так, чтобы величина пускового тока электродвигателя не превышала диапазон контролируемых токов. В случае использования защиты от токов короткого замыкания величина пускового тока должна быть менее верхней границы диапазона контролируемых токов на 20%.

Дополнительные опции
Обозначение Краткое описание

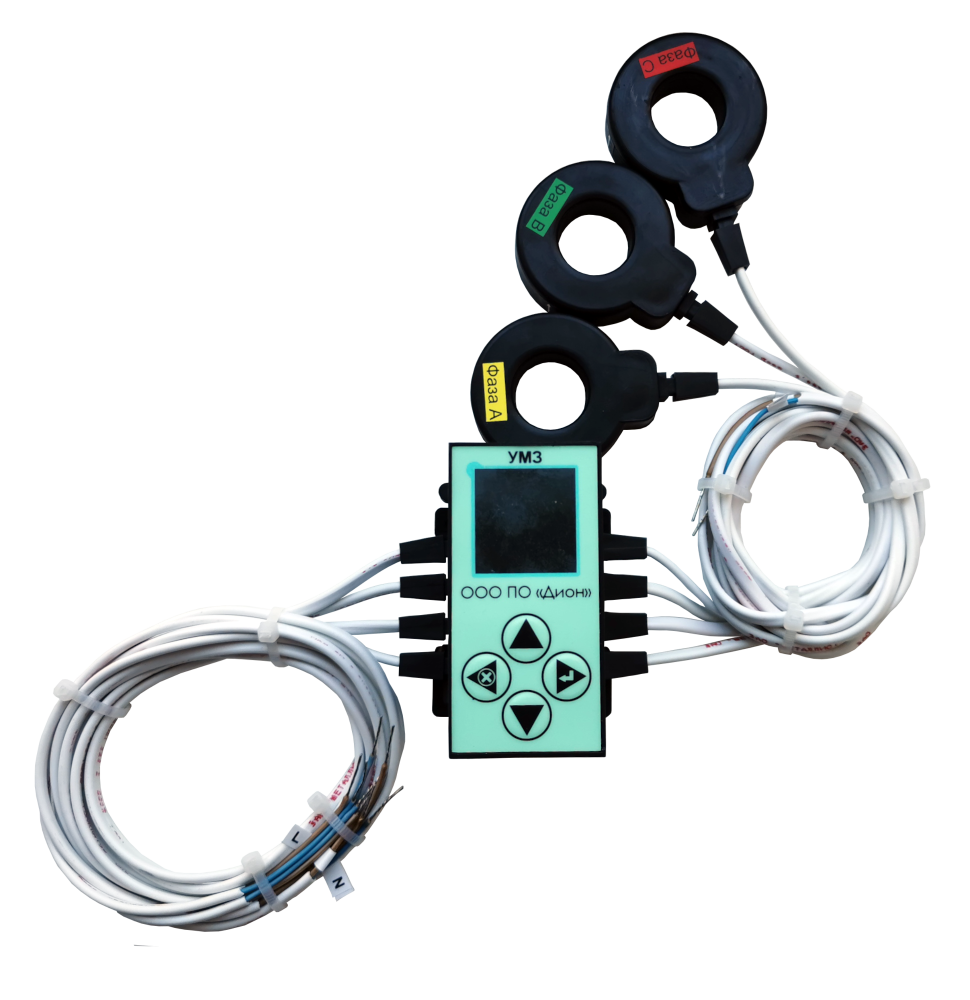

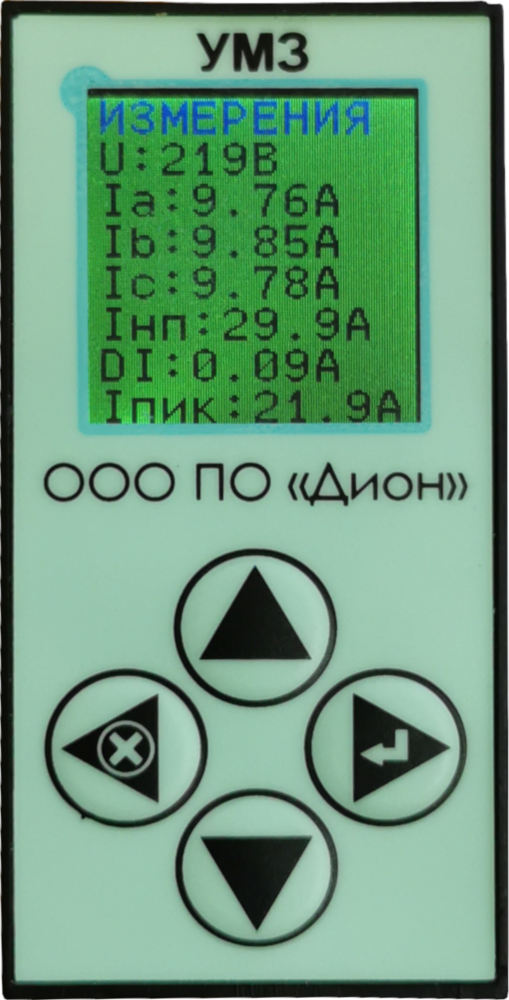

D Наличие встроенного ЖК-дисплея и кнопок на передней панели устройства. Без интерфейса IRDA.
B Встроенный интерфейс Bluetooth. Без интерфейса IRDA.
R Наличие дополнительного входа «ВХ1» предпускового контроля снижения сопротивления изоляции обмоток электродвигателя относительно корпуса («земли») ниже допустимого уровня.
T Наличие дополнительного входа «ТД» контроля температуры электродвигателя с помощью встроенных в обмотку датчиков температуры с положительным коэффициентом сопротивления (PTC термисторов).
S Наличие дополнительного выхода (сигнального контакта) «СИГ» для подачи предупредительной световой или звуковой сигнализации о возникновении предаварийной или аварийной ситуации. Контакты «СИГ» коммутируют переменный ток от 0,03 А до 2 А при напряжении до 420 В.

Основные виды защит:

1) Трехуровневая максимальная токовая защита (МТЗ) во время работы электроустановки двух типов:

- с обратной квадратичной зависимостью времени аварийного отключения от действующего значения тока,

- с независимой от действующего значения тока выдержкой времени аварийного отключения.

2)Защита от токов короткого замыкания.

3) Максимальная токовая защита (МТЗ) во время запуска электроустановки двух типов:

- с обратной квадратичной зависимостью времени аварийного отключения от действующего значения тока,

- с независимой от действующего значения тока выдержкой времени аварийного отключения.

4)Минимальная токовая защита.

5)Защита от замыканий на землю во время работы электроустановки (защита по току нулевой последовательности).

6)Защита от несимметрии тока в фазах и от обрыва фазы.

7)Защита от снижения и повышения напряжения питания при работающей электроустановке.

8)Предпусковой контроль снижения сопротивления изоляции обмоток электродвигателя относительно корпуса («земли») ниже допустимого уровня (опция «R»).

9)Контроль температуры электродвигателя с помощью встроенных в обмотку температурных датчиков с положительным коэффициентом сопротивления (PTC термисторов) (опция «T»).

10) Контроль чередования фаз во время работы электроустановки.

11) Контроль напряжения (снижение и повышение) питания перед запуском электроустановки.



Основные характеристики устройства УМЗ:

1. Энергонезависимый журнал до 32 последних аварийных записей.Каждая запись журнала содержит: дату и время, вид аварии, действующие значения токов фаз, значения напряжения в момент аварийного отключения, графики токов и напряжения питания до аварии (20 секунд с шагом 0,5 с и 1 секунда с шагом 0,02 с).

2.Энергонезависимый журнал событий до 500 записей. В журнале событий фиксируются: все виды аварий; включение и выключение питания устройства; запуск, остановка, выход на режим электроустановки; пропадание и перерывы питания во время работы электроустановки; снижение сопротивления изоляции обмоток электродвигателя относительно корпуса ниже допустимого уровня; включение и выключение блокировок и т.д.

3. Возможность подключения для настройки и управления к персональному компьютеру, контроллерам и серверам АСУ ТП при помощи адаптеров IRDA USB, IRDA RS-485 или IRDA Ethernet (кроме устройств с опциями «D» или «B»). С помощью входящей в комплект адаптеров сервисной программы Протэк на ПК возможен графический мониторинг текущей работы защищаемой электроустановки, просмотр графиков и журналов в реальном времени.

4.Возможность ограничения  количества пусков в течение одного часа и времени между повторными пусками.

5.Автоматическая проверка корректности задания уставок и возможность восстановить настройки уставок «по умолчанию». Возможность по желанию включить или выключить нужные защиты.

6. Измерение токов электродвигателя с относительной погрешностью измерения в рабочем диапазоне не более 5%.

7. Измерение переменного действующего напряжения питания двигателя в диапазоне 50 - 480 В с абсолютной погрешностью измерения не более 5 В.

8.Управляющий ключ устройства УМЗ коммутирует электрическую цепь переменного тока от 0,03 А до 2 А при напряжении до 420 В, кратковременно – до 16 А.

9.Энергонезависимый счетчик наработки электроустановки (моторесурса).

10.Питание устройства от сети переменного тока напряжением от 180 до 420 В промышленной частоты 50 Гц.

11.Возможность установки прибора на крепление под винт или DIN-рейку.

12. Встроенные интерфейсы Bluetooth (опция «B») и IRDA (все устройства без опций «D» и «B») предназначены для настройки, управления и считывания информации с устройства. Настройка осуществляется пультом управления ПУ-Б (ПУ-Б/SD). Подключение пультов управления к устройствам УМЗ с интерфейсом IRDA (без опции «B») осуществляется при помощи кабеля IRDA/SD.

13. Для устройств со встроенными интерфейсами (без опции «D» или с опцией «B») пультом управления ПУ-Б/SD возможно сохранять на SD-карту текущее состояние устройства, журнал событий, журнал аварий, уставки. Просмотр сохраненной информации с SD-карты памяти возможен в сервисной программе Протэк на ПК. Уставки возможно изменять в сервисной программе и загружать в устройства УМЗ с SD-карты.

14. Для устройств с интерфейсом Bluetooth (опция «B») — настройка, управление, считывание данных и графиков может выполняться при помощи мобильного устройства (смартфон, планшет) с операционной системой Android 4.4 и выше. Запись и загрузка уставок осуществляется при помощи смартфона.

15. Настройка и управление устройствами без встроенных интерфейсов (с опцией «D» и без опции «B») осуществляется только при помощи дисплея и кнопок на передней панели устройства.

16.Степень защиты корпуса, входов/выходов и лицевой панели устройства по ГОСТ 14254-2015 в зависимости от модификации соответствует IP64 или IP30.

17. По устойчивости к климатическим воздействиям устройство УМЗ относится к категории УХЛ 3.1 по ГОСТ 15150-69 и предназначено для работы при температуре окружающей среды от -40 до +65 °С (устройства УМЗ с опцией «D» – при температуре от -20 до +65 °С), в условиях относительной влажности до 90% при +25°С.

18. Гарантийный срок эксплуатации - 36 месяцев.



Длина кабеля от устройства до датчиков тока – 1000 ± 50 мм.

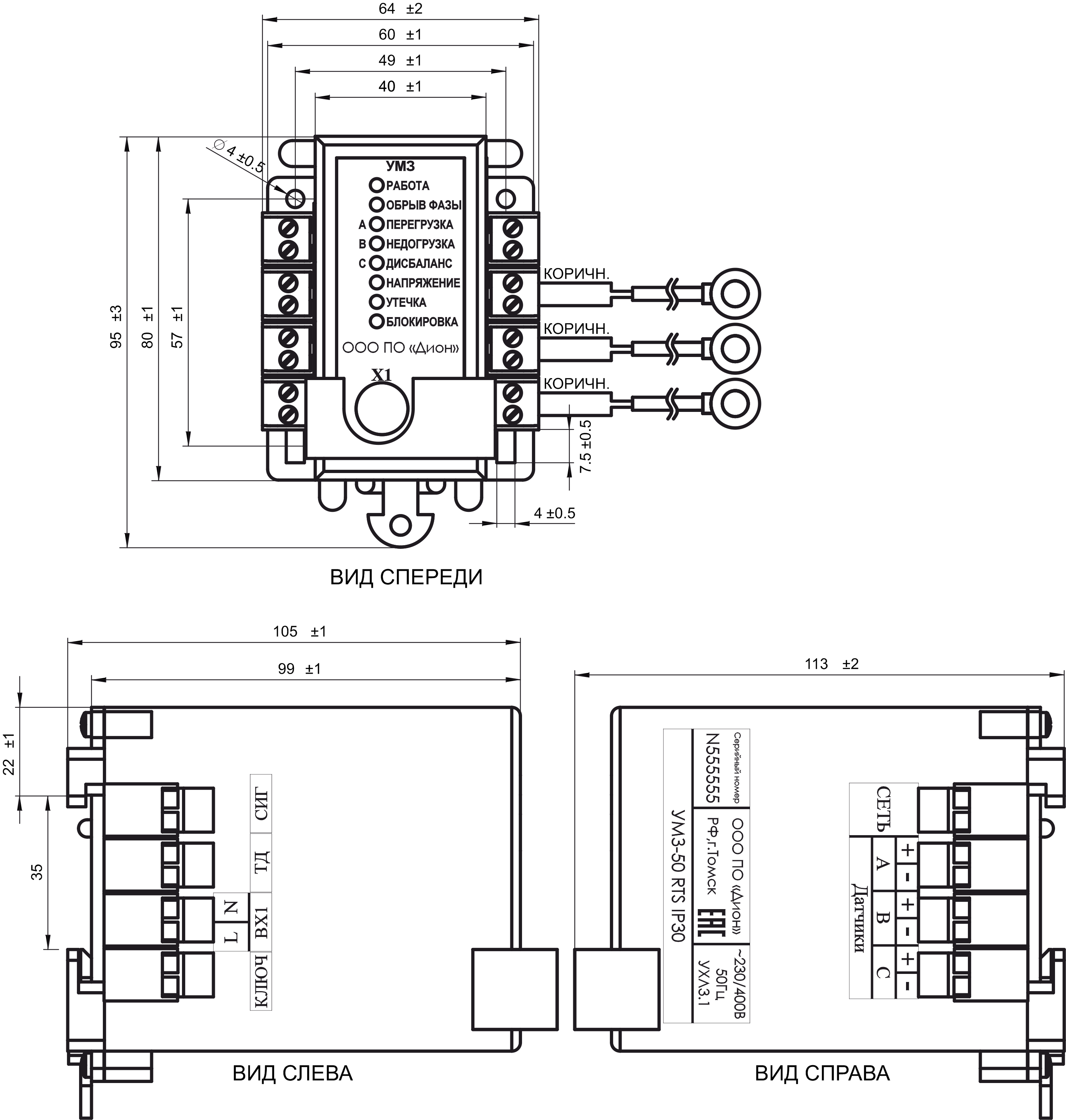

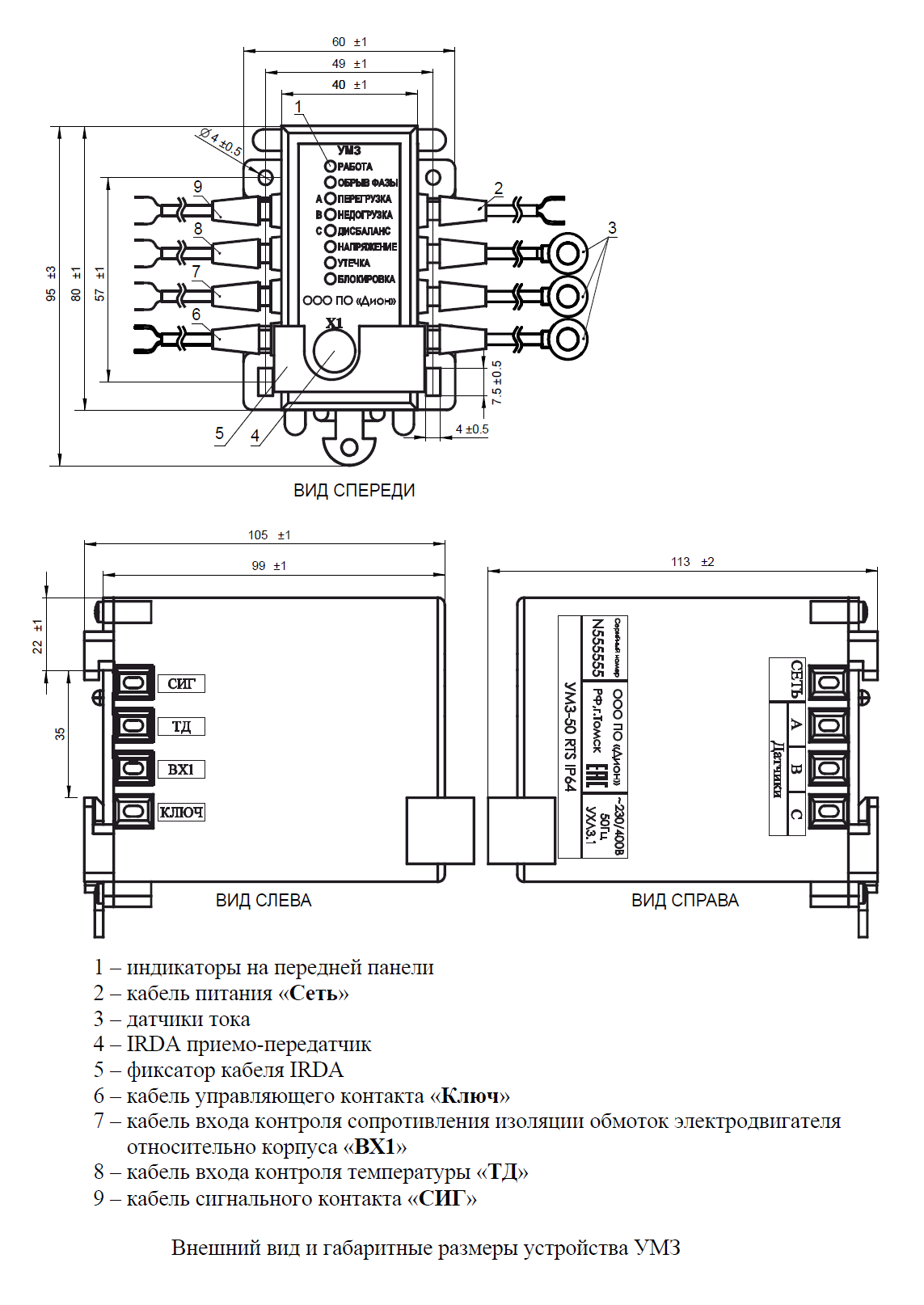

Габаритные размеры корпуса устройства: со степенью защиты IP64 — 82 х 98 х 115 мм, со степенью защиты IP30 — 66 x 98 x 115 мм.

Номинал устройства Внутренний диаметр датчиков, мм Масса вместе с датчиками  (не более), кг
УМЗ-10, УМЗ-50 24 0,9
УМЗ-250 42 1,1
УМЗ-1250 65 1,1

По индивидуальному спецзаказу возможно увеличение длины проводов, диаметров датчиков, а также оборудование дополнительными разъёмными соединениями.



Более подробную информацию об устройстве и его технических характеристиках можно получить из руководства по эксплуатации устройства.



Дополнительное оборудование

Наименование Описание
Пульт ПУ-Б Обеспечивает считывание данных и регулировку уставок через интерфейс Bluetooth (без интерфейса IRDA)
Пульт ПУ-Б/SD Обеспечивает считывание данных и регулировку уставок через интерфейс Bluetooth (без интерфейса IRDA), позволяет сохранять данные на SD карту памяти
Кабель IRDA/SD Дополнительный кабель для подключения пультов ПУ-Б и ПУ-Б/SD к УМЗ с интерфейсом IRDA
Адаптер IRDA USB Для подключения к персональному компьютеру по интерфейсу USB
Адаптер IRDA RS-485 Для подключения к сети с интерфейсом RS-485 либо к компьютеру по интерфейсу RS-485
Адаптер IRDA Ethernet Для подключения к сети с интерфейсом Ethernet либо к компьютеру по интерфейсу Ethernet



Устройства мониторинга и защиты УМЗ IP64/IP30 изготавливаются по ТУ−3425−001−59685252−2012.


Степень защиты, обеспечиваемая корпусом устройства УМЗ, по ГОСТ 14254−2015 соответствует IP64 или IP30


Управляющий ключ устройства УМЗ коммутирует электрическую цепь переменного тока от 0,03 А до 2 А при напряжении до 420 В.


Гарантийный срок эксплуатации - 36 месяцев со дня продажи.



Руководство по эксплуатации устройства УМЗ IP64/IP30
