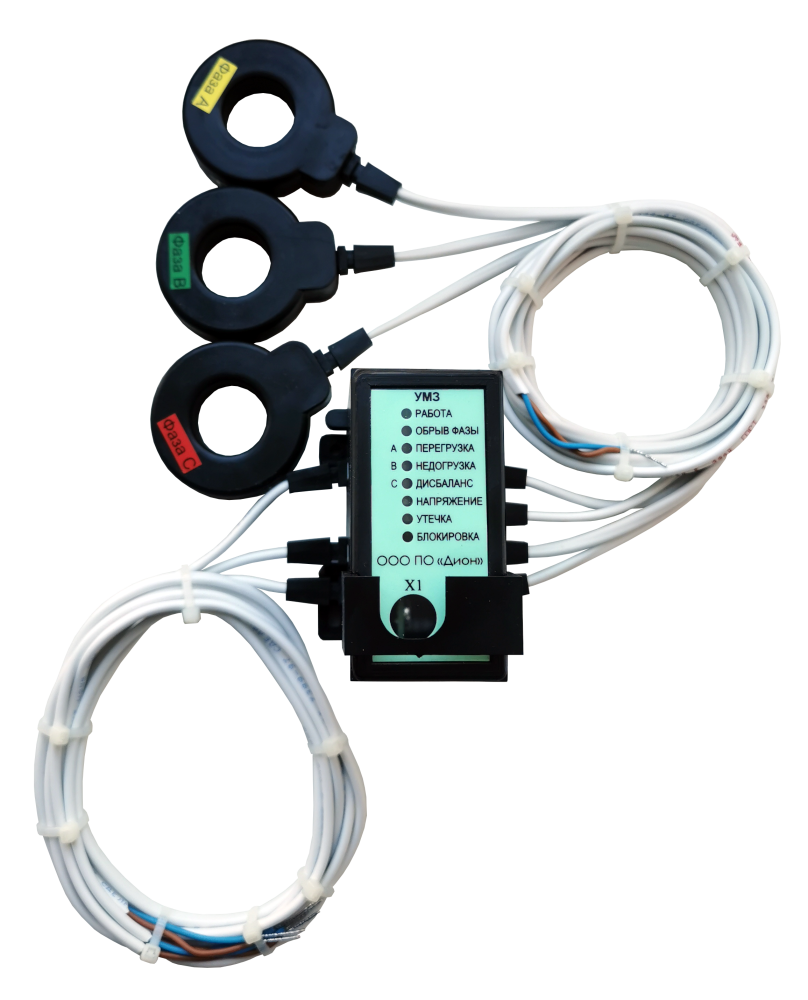

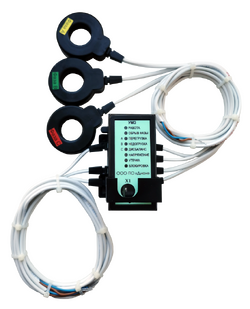

Устройство УМЗ®-У IP60

Устройство предназначено для выполнения функций релейной защиты, автоматики, управления и мониторинга электродвигателей и других электроустановок в трехфазных цепях переменного тока промышленной частоты 50 Гц напряжением 220/380 В. Устройство УМЗ®-У IP60 —  это улучшенная версия устройства УМЗ IP60 с минимальным набором защит.

Устройство УМЗ®-У IP60 изготавливается нескольких номиналов, отличающихся друг от друга рабочим диапазоном фазных токов.

Номинал устройства Рабочий диапазон фазных токов, А Рекомендуемые электроустановки по мощности (номинальное напряжение 380 В), кВт Диапазон контролируемых фазных токов, А Разрешение, А
УМЗ-У-10 1..10 0,3..3,2 0,5..75 0,05
УМЗ-У-50 5..50 2,2..22 2,5..375 0,1
УМЗ-У-250 25..250 11..110 12,5..1875 1
УМЗ-У-1250 125..1250 64..640 62,5..9375 5

Устройство необходимо выбирать так, чтобы величина пускового тока электродвигателя не превышала диапазон контролируемых токов. В случае использования защиты от токов короткого замыкания величина пускового тока должна быть менее верхней границы вышеуказанного диапазона на 20%.



Основные виды защит:

1)Трехуровневая максимальная токовая защита, как во время работы, так и во время запуска электроустановки. Реализован алгоритм защиты по обратной квадратичной зависимости времени защитного отключения от действующего значения тока.

2)Защита от токов короткого замыкания.

3)Минимальная токовая защита.

4)Защита от замыканий на землю во время работы электроустановки (защита по току нулевой последовательности).

5)Защита от несимметрии тока в фазах и от обрыва фазы.

6)Защита от снижения и повышения напряжения питания при работающей электроустановке.

7)Предпусковой контроль снижения сопротивления изоляции обмоток электродвигателя относительно корпуса («земли») ниже допустимого уровня.

8) Контроль напряжения (снижение, повышение) питания перед запуском электроустановки.



Основные характеристики устройства УМЗ-У:

1.Энергонезависимый журнал до 32 последних аварийных записей.Каждая запись журнала содержит: дату и время, вид аварии, действующие значения токов фаз, значения напряжения в момент аварийного отключения, графики токов и напряжений до аварии (20 секунд с шагом 0,5 с и 1 секунда с шагом 0,02 с). Для аварий по токам КЗ дополнительно – графики мгновенных значений до 0,3 сек до аварии и 0,04 сек после (с шагом 1 мс).

2.Энергонезависимый журнал событий до 500 записей. В журнале событий фиксируются: все виды аварий; включение и выключение питания устройства; запуск, остановка, выход на режим электроустановки; пропадание и перерывы питания во время работы электроустановки; снижение сопротивления изоляции обмоток электродвигателя относительно корпуса ниже допустимого уровня; включение и выключение блокировок и т.д.

3. Энергонезависимый служебный журнал до 200 событий. В служебном журнале фиксируются: дата и время изменения уставок устройства с указанием старого и нового значений, выполненные команды (пуск, пуск с задержкой, стоп, сброс аварии или блокировки и др.). Данный журнал защищен от очистки пользователем.

4. Возможность подключения для настройки и управления к персональному компьютеру, контроллерам и серверам АСУ ТП при помощи адаптеров IRDA USB, IRDA RS-485 или IRDA Ethernet. C помощью входящей в комплект сервисной программы Протэк на ПК возможен графический мониторинг текущей работы защищаемой электроустановки, просмотр графиков и журналов в реальном времени.

5. Возможность обновления встроенного программного обеспечения устройства УМЗ при помощи адаптеров IRDA USB, IRDA RS-485 или IRDA Ethernet.

6.Возможность ограничения  количества пусков в течение одного часа и времени между повторными пусками.

7.Автоматическая проверка корректности задания уставок и возможность восстановить настройки уставок «по умолчанию». Возможность по желанию включить или выключить отдельные защиты.

8. Измерение токов электродвигателя с относительной погрешностью измерения в рабочем диапазоне не более 5%.

9. Измерение переменного действующего напряжения питания двигателя в диапазоне 50 - 480 В с абсолютной погрешностью измерения не более 5 В.

10.Управляющее реле устройства УМЗ-У коммутирует электрическую цепь переменного тока от 0 до 6 А при напряжении до 420 В, кратковременно – до 16 А.

11. Встроенный дополнительный выход сигнального контакта «СИГ» (симистр) для подачи сигнализации об аварийной ситуации или блокировке коммутирует электрическую цепь переменного тока от 0,03 А до 2 А при напряжении до 420 В.

12.Энергонезависимый счетчик наработки электроустановки (моторесурса).

13.Питание устройства от сети переменного тока напряжением от 180 до 440 В промышленной частоты 50 Гц либо от источника постоянного тока от 180 до 600 В.

14.Возможность установки прибора на крепление под винт или DIN-рейку.

15. Настройка уставок и управление устройством осуществляется при помощи пульта управления ПУ-У (ПУ-У/SD) или сервисной программы Протэк. Для считывания информации без возможности корректировки уставок применяется пульт индикации ПИ-У.

16. При помощи пульта управления ПУ-У/SD возможно сохранить на SD-карту текущее состояние устройства, журнал событий, журнал аварий, уставки. Просмотр сохраненной информации с SD-карты памяти возможен в сервисной программе Протэк на ПК. Уставки возможно загрузить в устройство с SD-карты.

17.Степень защиты, обеспечиваемая корпусом устройства, по ГОСТ 14254-96 соответствует IP 60.

18. По устойчивости к климатическим воздействиям устройство УМЗ® относится к категории УХЛ 3 по ГОСТ 15150-69 и предназначено для работы при температуре окружающей среды от -40 до +65 °С, в условиях относительной влажности до 90% при +25°С.

19. Гарантийный срок эксплуатации - 36 месяцев.



Длина кабеля от устройства до датчиков тока – 1000 ± 50 мм.

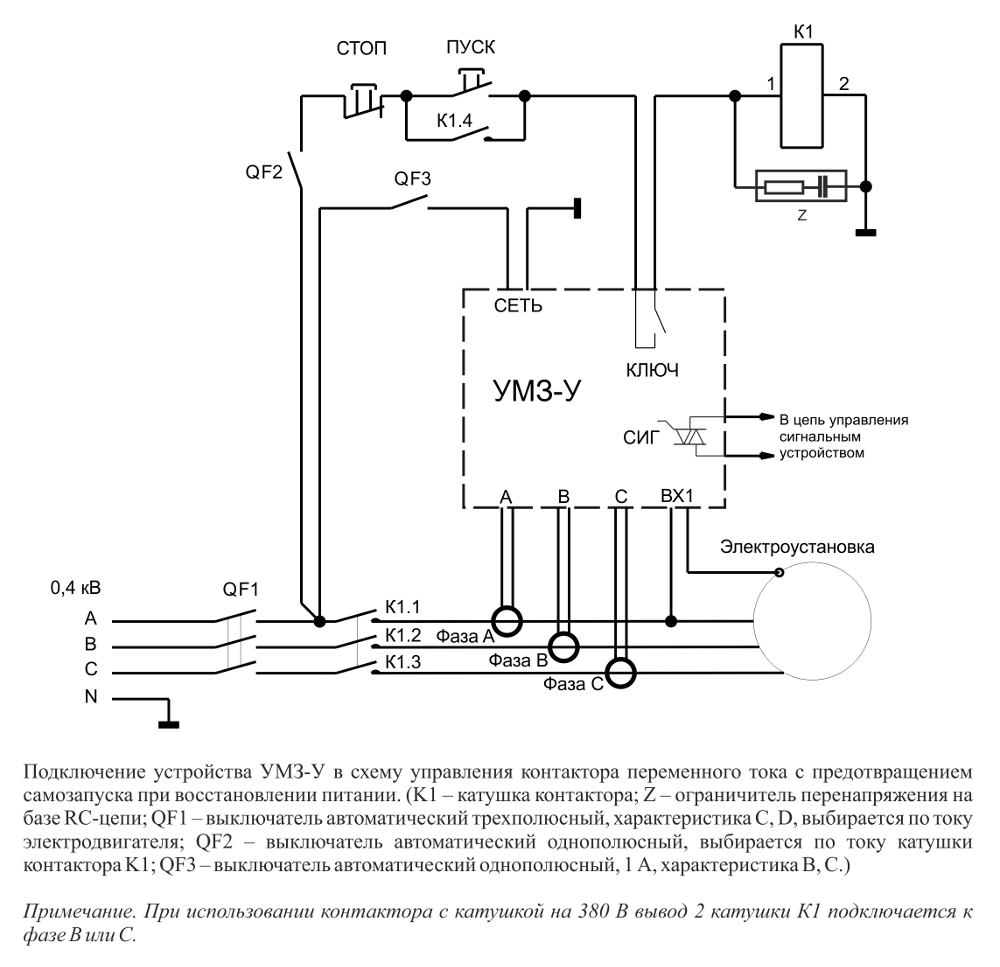

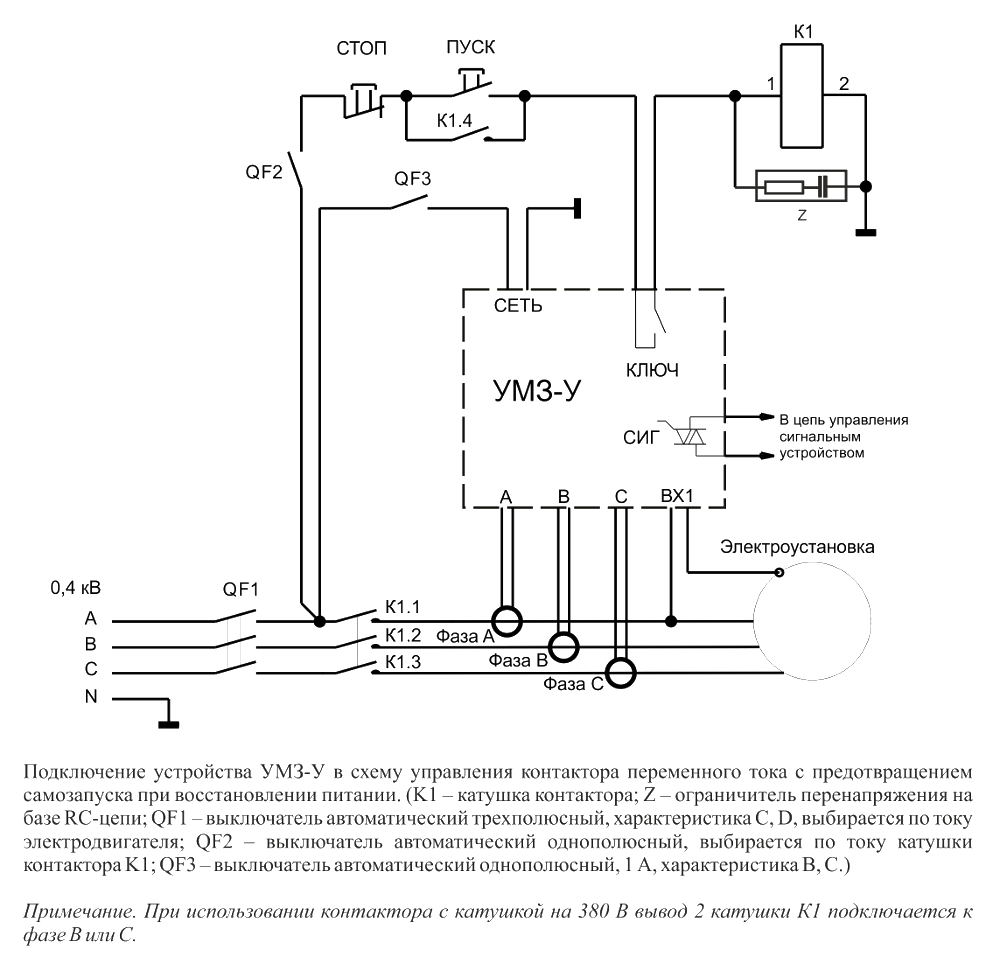

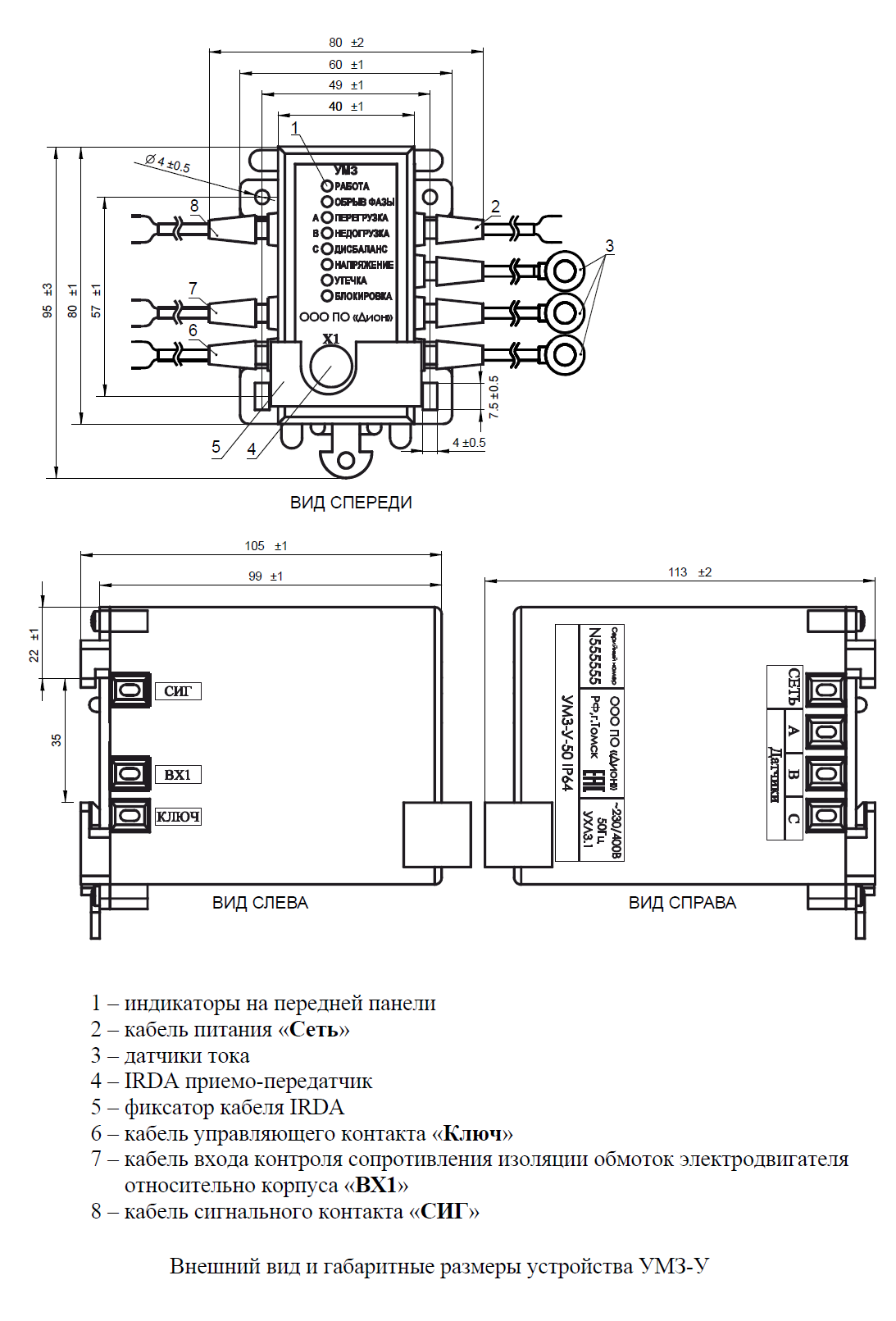

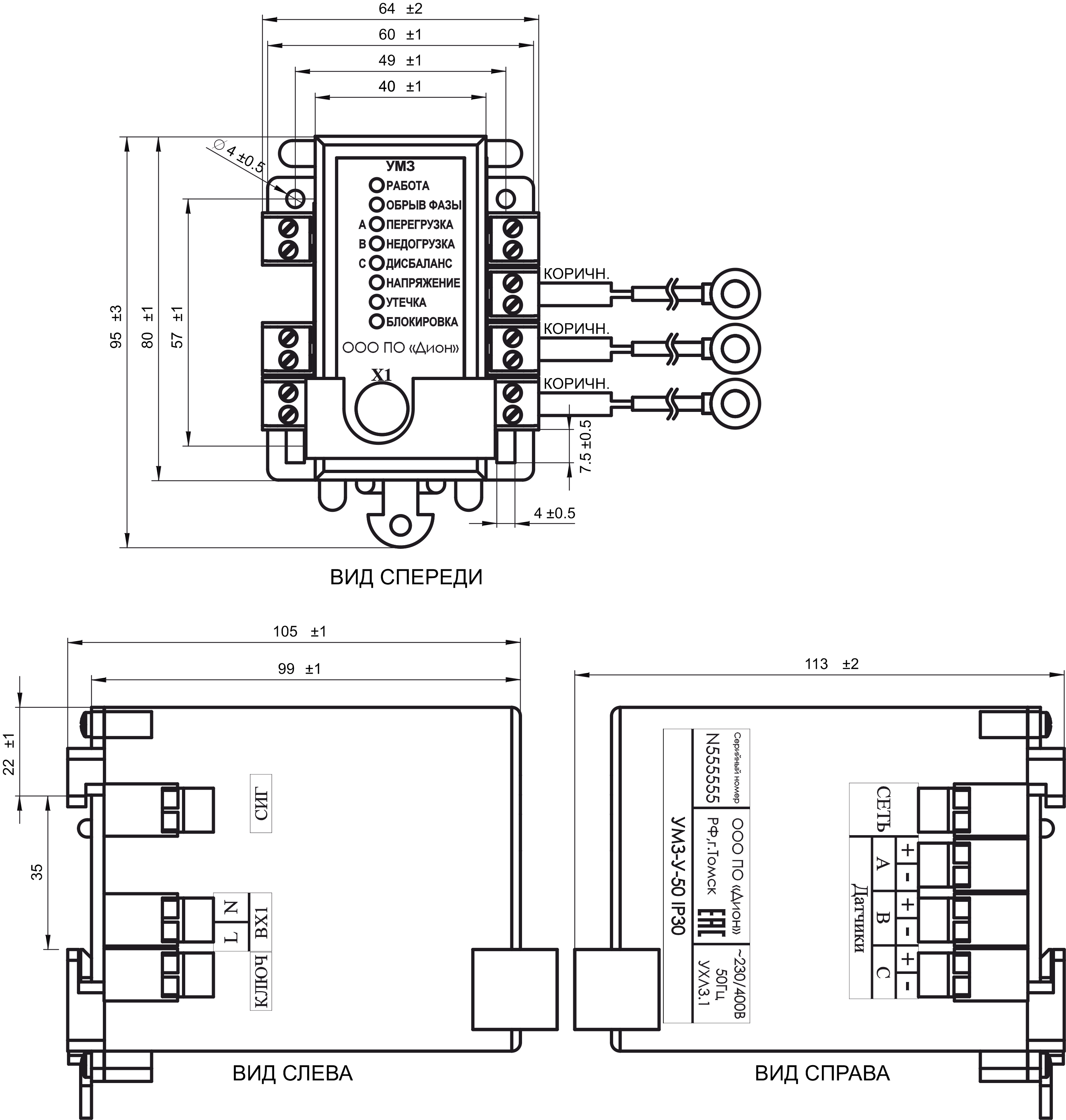

Габаритные размеры корпуса устройства не более 61 х 96 х 106 мм.

Номинал устройства Внутренний диаметр датчиков, мм Масса (не более), кг
УМЗ-У-10 9 0,5
УМЗ-У-50 24 0,6
УМЗ-У-250 42 1,0
УМЗ-У-1250 65 1,5

По индивидуальному спецзаказу возможно увеличение длины проводов, диаметров датчиков, а также оборудование дополнительными разъёмными соединениями.



Более подробную информацию об устройстве и его технических характеристиках можно получить из паспорта устройства.



Для считывания данных, управления и настройки УМЗ-У через стандартный инфракрасный порт IRDA используются пульты.

Наименование Описание
Пульт ПУ-У Обеспечивает считывание данных и регулировку уставок
Пульт ПИ-У Обеспечивает только считывание данных
Пульт ПУ-У/SD Обеспечивает считывание данных и регулировку уставок, позволяет сохранять данные на SD карту памяти

Устройство мониторинга и защиты УМЗ®-У IP60 изготавливается по ТУ−3425−001−59685252−2012.


Степень защиты, обеспечиваемая корпусом устройства УМЗ-У, по ГОСТ 14254−96 соответствует IP 60.


Управляющее реле устройства УМЗ-У коммутирует электри-ческую цепь переменного тока до 6 А при напряжении до 420 В.


Гарантийный срок эксплуатации - 36 месяцев со дня продажи.
