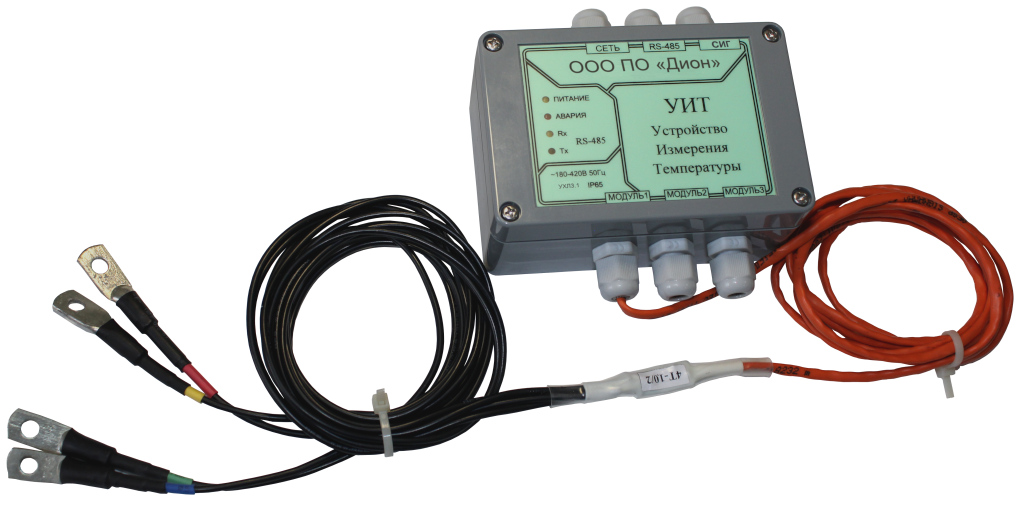

Устройство УИТ

Устройство УИТ предназначено для непрерывного измерения и контроля температуры узлов и элементов промышленного электрооборудования, работающего в сетях напряжением до 0,4 кВ, в том числе находящихся под напряжением.

Устройство УИТ комплектуется различными модулями измерения температуры в зависимости от места установки и количества измеряемых величин.

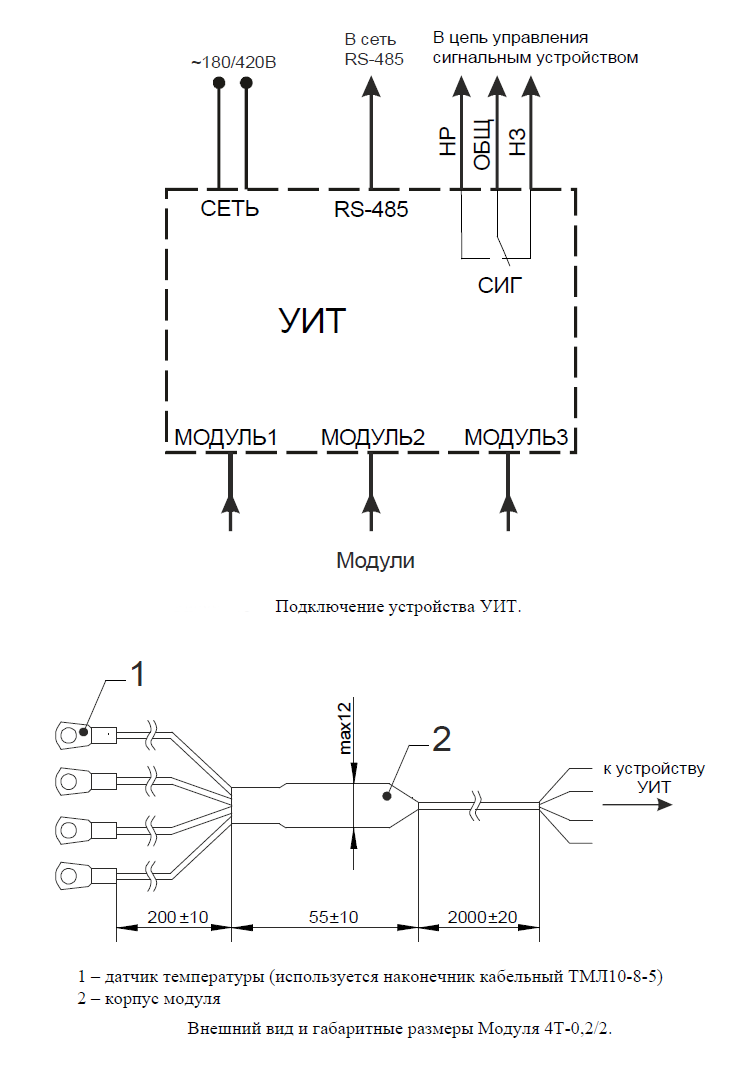

Наименование модуля Количество датчиков Диапазон измерения температуры Длина M, м Длина L, м
Модуль 3Т-0,2/2 3 от -40°С до +120°С 0,2 2
Модуль 4Т-0,2/2 4 от -40°С до +120°С 0,2 2
Модуль 3Т-1,5/2 3 от -40°С до +120°С 1,5 2
Модуль 4Т-1,5/2 4 от -40°С до +120°С 1,5 2

Длина M - длина кабелей от датчиков до корпуса модуля.

Длина L - длина кабеля от корпуса модуля до устройства УИТ.

По индивидуальному спецзаказу возможно изменение количества датчиков температуры и длин кабелей модулей с учетом ограничений, указанных в технических характеристиках УИТ.



Устройство УИТ обеспечивает:

1)Непрерывное измерение температуры узлов и элементов различного электрооборудования с помощью датчиков модулей измерения температуры на нескольких контактах одновременно в диапазоне от – 40°С до + 150°С с разрядностью 0,1°С. В том числе измерение температуры элементов электрооборудования находящегося под напряжением до 0,4 кВ в цепях переменного или постоянного тока.

2)Непрерывный контроль превышения заданных порогов измеренной температуры независимо по каждому из датчиков температуры, а также контроль исправности каждого датчика температуры каждого подключенного модуля и самих модулей.

3)Аварийную сигнализацию на передней панели устройства в случае превышения заданных порогов измеренной температуры, при неисправности датчика температуры либо модуля.

4)Сигнализацию путем замыкания/размыкания реле контакта сигнального, коммутирующего внешнюю цепь сигнализации (световую или звуковую сигнализацию, либо промежуточное реле, подключенное в цепь АСУ и т.д.) в случае превышения заданных порогов измеренной температуры, при неисправности датчика температуры либо модуля.

5)Передачу через встроенный интерфейс RS-485 по протоколу MODBUS RTU в сервисную программу Протэк, либо настроенное соответствующим образом стороннее программное обеспечение или оборудование, сигнала о превышении заданных порогов измеренной температуры или о неисправности датчика температуры либо модуля.

6)Мониторинг по интерфейсу RS-485 в сервисной программе Протэк, либо в настроенном соответствующим образом стороннем программном обеспечении или оборудовании, текущих значений температур узлов и элементов различного электрооборудования.



Основные характеристики устройства УИТ.

1.Питание устройства осуществляется от сети переменного тока напряжением от 160 до 420 В промышленной частоты от 45 до 55 Гц, либо от источника постоянного тока от 180 до 600 В.

2. Сигнальный контакт КС («сухой» контакт) коммутирует цепь переменного тока до 3 А при напряжении до 240 В.

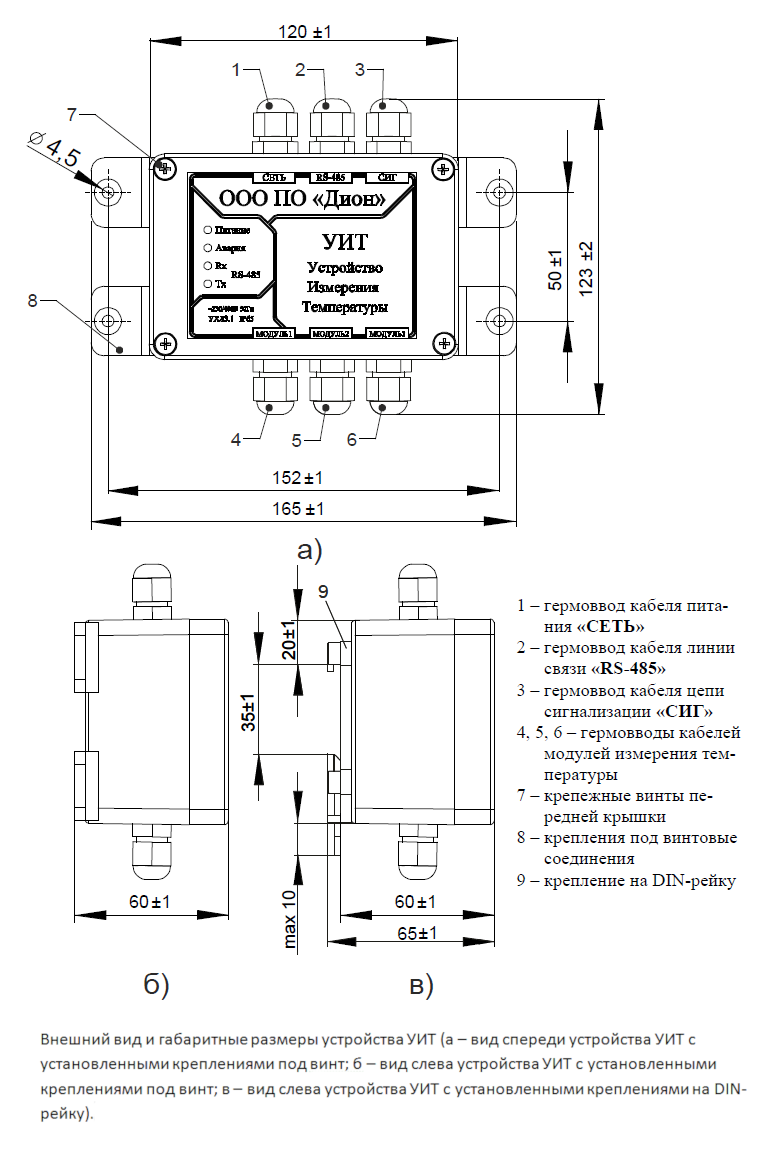

3.Габаритные размеры корпуса УИТ - не более 123 х 120 х 56 мм.

4.Максимальная длина кабеля от корпуса модуля до УИТ (Длина L) – не более 100 м.

5.Максимальная длина кабелей от датчиков до корпуса модуля (Длина M) – не более 10 м.

6.Количество подключаемых к УИТ модулей измерения температуры – от 1 до 3.

7.Максимальное число датчиков температуры на одном модуле измерения температуры – 4.

8.Максимальный диапазон измерения температуры – от – 40°С до + 150°С, разрядность – 0,1°С.

9.Степень защиты, обеспечиваемая корпусом устройства, по ГОСТ 14254-96 соответствует IP 65.

10.По устойчивости к климатическим воздействиям устройство УМЗ относится к категории УХЛ 3 по ГОСТ 15150-69 и предназначено для работы при температуре окружающей среды от -35 до +60°С, в условиях относительной влажности при плюс 25°С до 95%.

11.Входы/выходы устройства УИТ гальванически развязаны между собой. Провод и измерительный элемент каждого датчика температуры изолированы от металлической части датчика. Электрическая прочность изоляции не менее 1000 В.

12.Настройка УИТ осуществляется в сервисной программе Протэк (входит в комплект поставки) через интерфейс RS-485 или встроенный интерфейс USB.



Используя встроенный интерфейс RS-485 возможны различные варианты организации сетей с использованием как проводных, так и беспроводных видов связи. При организации связи по интерфейсу RS-485 используется открытый протокол обмена MODBUS RTU.

Устройство измерения температуры УИТ изготавливается по ТУ−4236−007−59685252−2015.


Степень защиты, обеспечиваемая корпусом устройства УИТ, по ГОСТ 14254−96 соответствует IP 65.


Максимальный диапазон измерения температуры – от -40°С до +150°С.


Гарантийный срок эксплуатации - 36 месяцев со дня продажи.
