Сервисная программа Протэк

Сервисная программа Протэк (© Лебедев Е.В. 2012-2018) предназначена для контроля, управления и настройки устройств мониторинга и защиты УМЗ всех модификаций с поддержкой подключения к персональному компьютеру.

Сервисная программа Протэк работает под управлением операционной системы Microsoft Windows (версии XP и выше) и может быть запущена на персональном компьютере, ноутбуке или планшетном компьютере. Связь сервисной программы с устройствами УМЗ устанавливается при помощи адаптеров: Адаптер IRDA USB, Адаптер IRDA RS-485 или Адаптер IRDA Ethernet; либо с помощью встроенных интерфейсов.

Сервисная программа Протэк может работать одновременно с несколькими подключенными устройствами УМЗ.

Сервисная программа предоставляет следующие возможности:

1)Отображение текущего состояния устройства УМЗ и подключенной к нему электроустановки, а также сохранение его в файл для последующего открытия в сервисной программе. Данный файл содержит полную информацию, содержащуюся в УМЗ: значения всех текущих токов, напряжений, мощностей и т.п.; значения всех установок; журналы аварий и состояний; графики токов и напряжений перед каждым аварийным отключением и т.д. Файл состояния возможно открыть на любом компьютере в сервисной программе Протэк и без подключения УМЗ.

2)Просмотр текущих значений фазных токов и напряжений.

3)Просмотр текущих значений полной, активной, реактивной мощностей, коэффициента мощности потребляемых электроустановкой, а также данных учёта энергопотребления в кВт*ч (для УМЗ с функциями учёта энергопотребления).

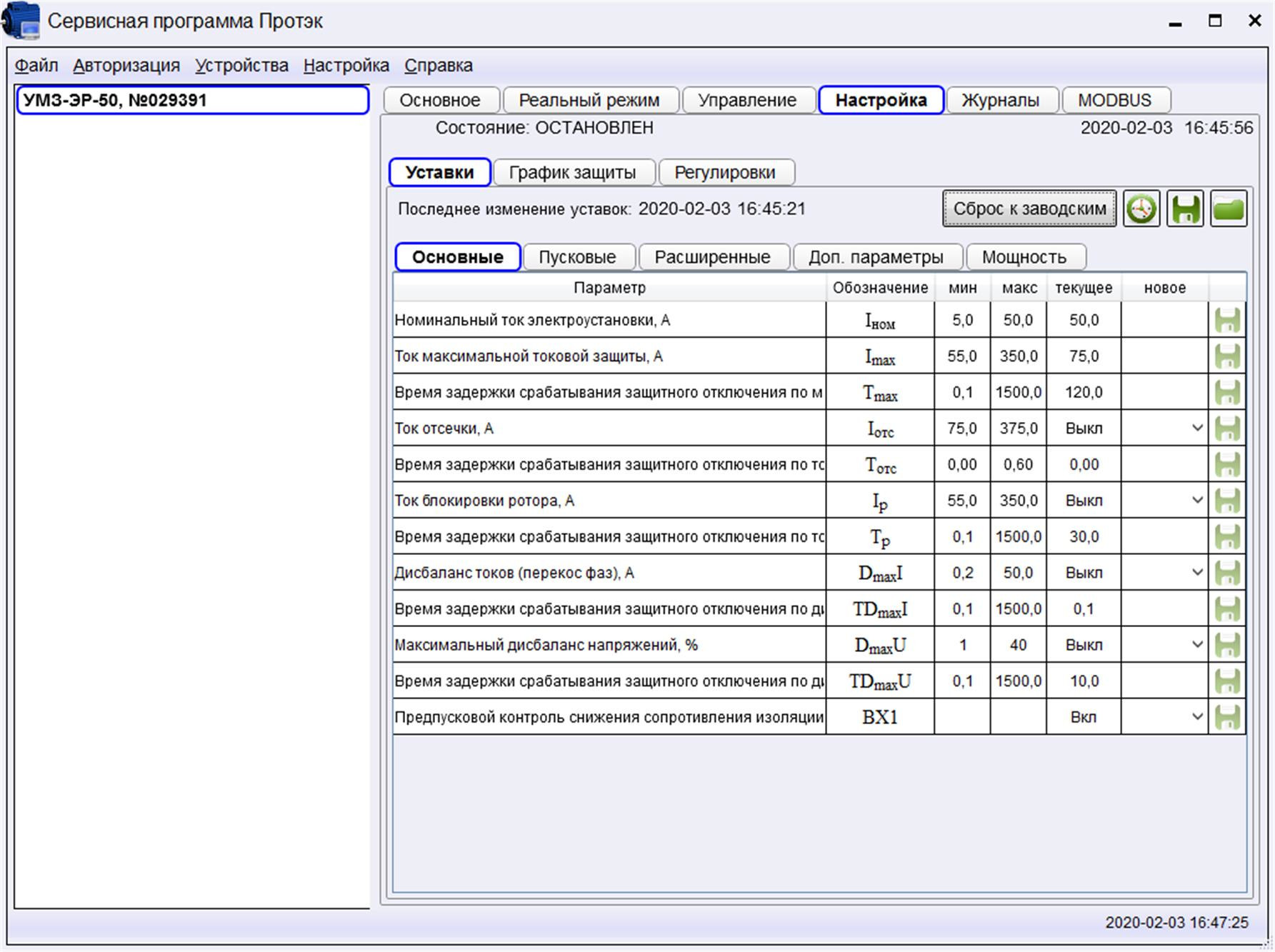

4)Сохранение текущих уставок устройства в файл (поддерживаемые форматы − *.sets, *.xml, *.csv) и загрузка ранее сохраненных уставок из файла (для формата *.sets).

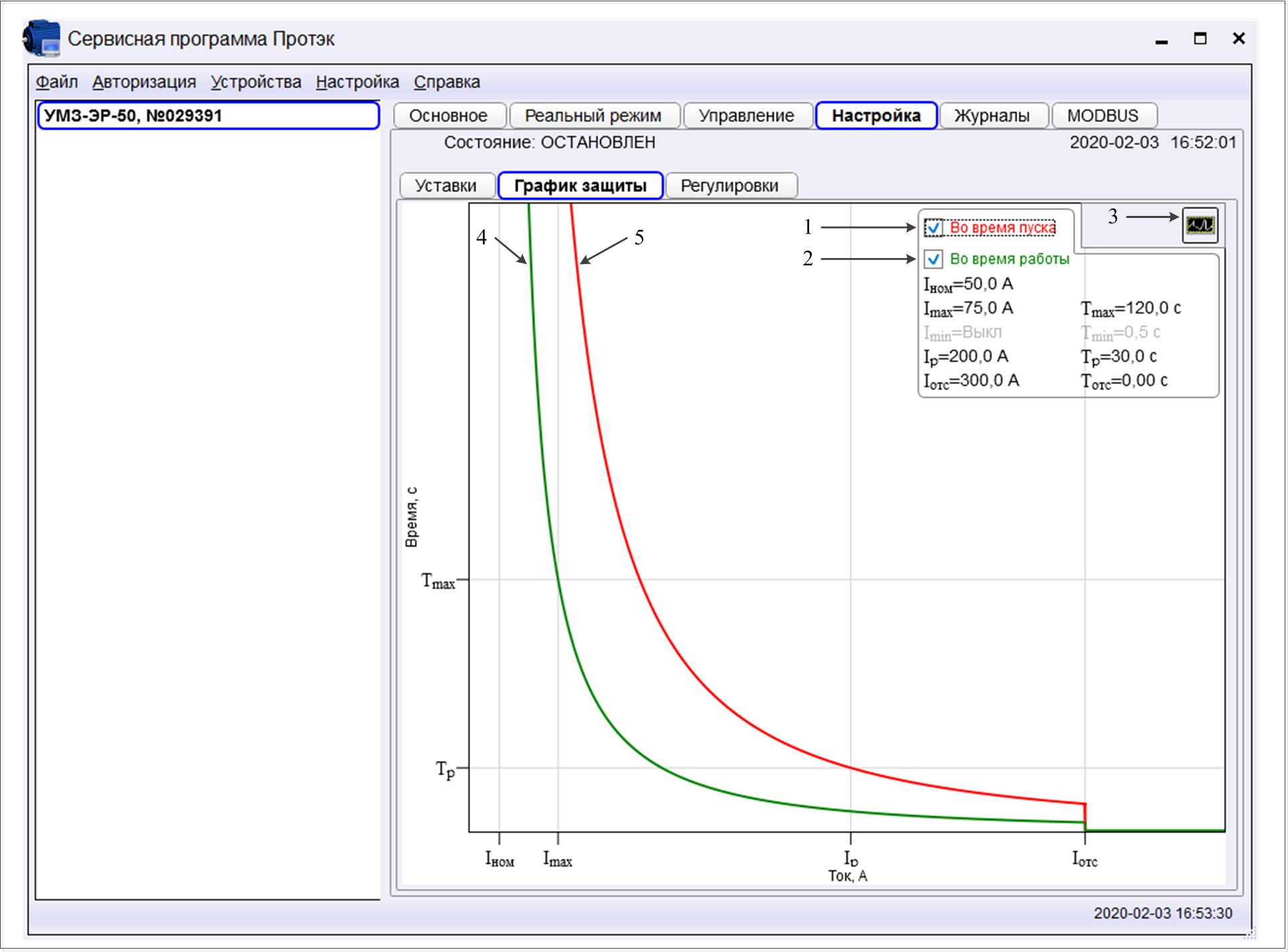

5)Просмотр в графическом виде текущей характеристики защитного отключения устройства по максимальной и минимальной токовым защитам. Моделирование характеристики защитного отключения в зависимости от уставок устройства.

6)Просмотр журнала событий с возможностью сохранения его в файл (поддерживаемые форматы сохранения − *.xml, *.csv).

7)Просмотр журнала аварий и сохранение его в файл для последующего открытия при помощи Microsoft Excel или другой программой (поддерживаемые форматы сохранения − *.xml, *.csv).

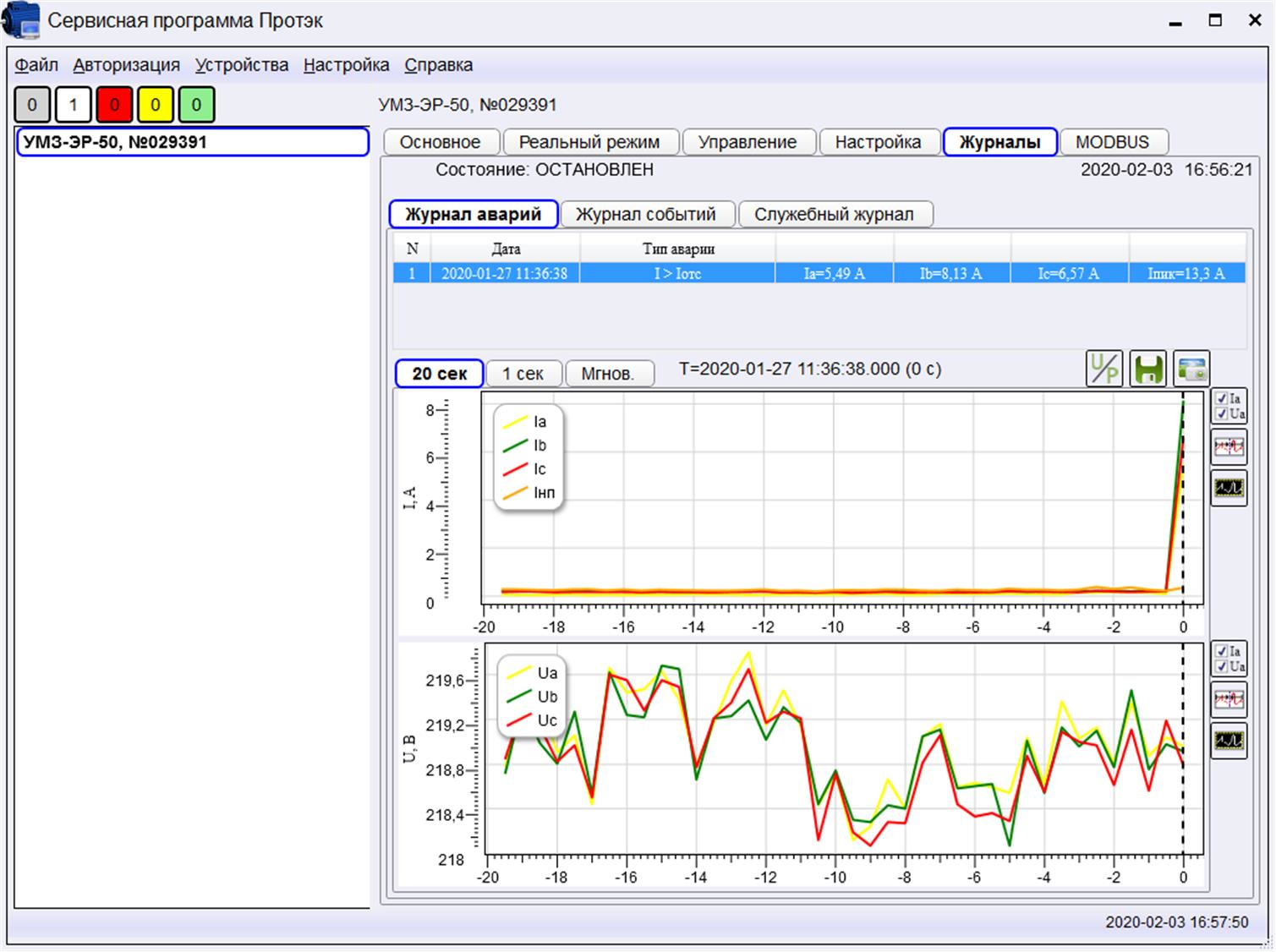

8)Просмотр графиков токов и напряжений перед аварийным отключением с возможностью их произвольного масштабирования, а также сохранение графиков или их фрагментов в файл (поддерживаемые форматы сохранения − *.jpg, *.xml, *.csv).

9)Запись и сохранение в файл графиков текущих фазных токов и напряжений в режиме реального времени с максимальной длительностью записи до 24 часов (поддерживаемые форматы − *.protek, *.jpg, *.xml, *.csv). Просмотр ранее сохраненных графиков с возможностью произвольного масштабирования (для формата файла *.protek).

10)Дистанционное управление устройством УМЗ и подключенной к нему электроустановкой (ручная блокировка, пуск, пуск с задержкой, стоп)

11)Установка параметров регистрации данных, запуск регистрации, просмотр и обработка уже записанных данных (для устройств с функциями автономной регистрации данных).

Дополнительно сервисная программа Протэк позволяет:

1.Присваивать устройствам поясняющие наименования (например, насос №1).

2.Ограничивать функционал программы возможностями «только чтение» для неавторизированного оператора (авторизация по индивидуальным паролям).

3.Производить опрос состояния списка подключенных устройств УМЗ с заданным интервалом и отфильтровывать этот список по текущему состоянию устройства.

4.Записывать в текстовый файл текущие значения измеряемых параметров (токов, напряжений и т.д.) для всех устройств в списке.
